江苏无锡高压开关测试仪附加信息菜单：主要是输入测试人员名称及断路器的编号。①：在键盘菜单选择选择大键盘LargekB（因日常默认的是小键盘），如下图：②：再进入附加信息菜单，进行输入。先点击Ctrl键再点空格键转换成中文输入，如出现的汉字是别的同音字，请点击Home键选择，选定后再点击空格键确认，如下图：⑷、笔针效验菜单：如触摸操作失灵或没有反应，请在此菜单是重新进行效验。先用鼠标点击此菜单，再点击再校准菜单，用触摸笔（或万用表笔）重新进行定位效验， 完成后点击OK键退出保存。如下图：⑸、时间日期菜单：设置当前年月日时间。C、点击测试菜单，如下图：⑴、自动分/合闸测试菜单：测量普通断口，自动识别断口状态做出相应的动作。⑵、合闸测试菜单：不判断断口状态，直接给断路器的合闸线圈电压（内触发的红和黑线），进行合闸测试。如接在断路器的分闸控制点，也可以进行分闸测试。⑶、分闸测试菜单：原理同上，用内触发的绿和黑线接在控制点，进行分（合）测试。⑷、自动低跳测试菜单：是指接有断口信号线进行低跳分或合闸实验，连续自动输出电压进行分（合）测试，可自动测到动作电压。如下图：①、手动冲击：首先设置试验电压和累加电压（电压幅值），手点击开始试验菜单，点击一次电压输出一次，如合或分没动作，电压自动累加，再点击开始试验菜单，直至合或分动作。②、自动冲击：输入相应的电压值和累加电压值，点击开始试验菜单，自动的作出电压的合或分闸动作。⑸、无端口低跳实验菜单：不接断口信号线，根据断路器状态给线圈电压进行单次分（合） 低跳的测试，断路器动作后，点击确定数据就是当前动作电压值，如下图：⑹、重合闸测试菜单：可做断路器的分合、合分、分合分三种重合闸实验。⑺、震动测试菜单：将加速度传器安装在断路器的动触头，分析开关的状态。⑻、老化试验：①、间隔时间：做完合分试验或其他试验后，间隔10S（可任意设置时间长度）再重复进行合分试验。

江苏无锡高压开关测试仪菜单说明：开机后进入仪器操作主界面：A、文件菜单：点击文件菜单，如下图：⑴、新建：点击此菜单，刷新成空白屏幕。⑵、打开：点击此菜单，打开先前保存的测试数据或进入其他数据库。⑶、保存：点击此菜单，以当前测试的日期自动命名保存，再点击OK键关闭，如下图：⑷、生成包络线：点击此菜单，通过导入几组相同的测试数据（同一款断路器、都是合或分闸的数据 、传感器选择、速度定义等完全一致），生成包络线。⑸、加载包络线；测试完成后，点击此菜单，进行速度的包络线对比。⑹、关闭包络线：点击此菜单，关闭包络线。⑺、综合打印：点击此菜单，打印测试的全部数据。⑻、当前页打印：点击此菜单，只打印当前页的测试数据。⑼、退出：点击此菜单，退出测试关机，日常测试完毕后，直接关闭电源即可。B、点击设置菜单，如下图：⑴、参数设置：点击此菜单，设置开关类型、传感器选择、采集时间、操作电压等参数 的设置，如下图：①、采集时间是指断口信号采集时间长度，通常设置为1秒，可根据需要设置， 可设置200秒。②、预置行程是指设置断路器的总行程（开距加超程），点击数字14弹出输入键盘，编码器360和传感器必须设置，再点击启动预置行程。直线传感器可以不 需要设置进行测试。以下是数字键盘，点Esc键删除当前输入的数字，点Enter键确认输入的数字。如下图：③、操作电压是指当前断路器的动作电压，通过数字键盘来输入。④、速度选项：根据厂家给的速度定义输入，如果不知道当前断路器的速度定义，真空选择项，SF6选择一项。⑤、主断口：默认为A1为主断口，也可以根据需要设置其他的断口为主断口（如果 主断口损坏或传感器装在其他相上使用）⑥、触发方式中的自触发：选择此项主要是针对没合（分）闸线圈的断路器，测量 弹跳时间和次数、三相不同期、速度等参数，其分（合）闸时间是推算出来的。⑦、设置完成后点击退出存盘。

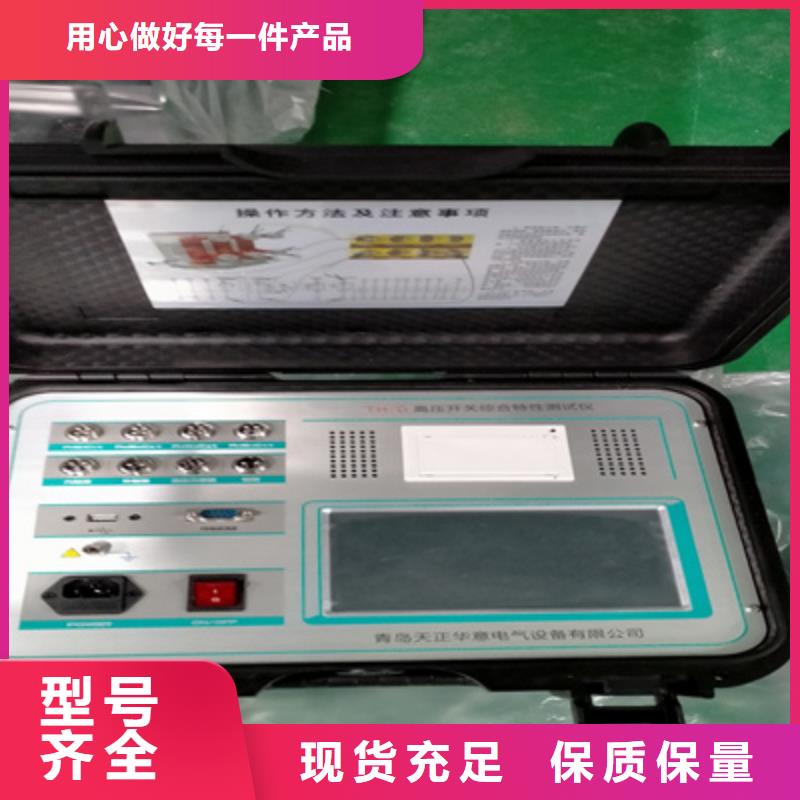

江苏无锡高压开关测试仪术语定义三相不同期：指开关三相分（合）闸时间之间的及小值差值。、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即次接触到完全接触间的时间）。、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。、分（合）闸速度：指分（合）闸瞬时速度中的值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。仪器面板介绍：金属触头测试端口：测量12个主触头、6个主触头和6个辅助锄头的合（分）闸时间、不 同期、弹跳时间、弹跳次数等参数。内触发：是指仪器输出DC30～260V可调直流电源，默认为DC220V，进行分、合闸操作。外触发：不使用仪器内部直流电源，而是采集断路器分（合）闸线圈的电压信号（交流、直流均可）为触发的方式。主要针对合（分）闸线圈电流很大仪器无法驱动的断路器使用，如 老式的少油断路器、单线圈的永磁断路器等。合闸电阻测试端口：测量带合闸电阻触头断路器专用。石墨测试通讯接口：测量石墨开关触头断路器专用。接地柱：现场做实验时，请先接好接地线。速度传感器接口：连接直线传感器和旋转传感器以及传感器的接口。打印机：现场打印所测量数据。触摸彩色液晶屏：触摸操作，参数设置、测量、数据等显示。六、断口线、合分闸控制、传感器安装方式：6.1.断口接线方式：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。
