江苏无锡电容电流测试仪PT连接方式大部分变电站中的4PT的连接方式有两种接法，分别如图9和图10所示。对于图9中这种4PT的接线方式，组成星形的三个PT的开口三角侧被短接，系统零序电压由第四个PT的测量线圈来测量，各相电压分别从A－N、B－N、C－N端测量。这种接线方式下，系统单相接地时N－L端的电压为57.7V。图9 4PT连接方式1图10 4PT连接方式2图10和图9中的接线 区别是在N－L端串接入第四个PT的33V二次线圈，这样当系统单相接地时，N－L两端电压为91V（即57.7V＋33.3V）。在图9和图10中,测量信号都是从N-L端注入。在图9中，零序PT（即第4个PT）的二次零序绕组是ox-oa绕组，其电压通常为（V），则测量时PT变比为。这种接线方式和变比下，对应于测试仪的“PT方式”中的“4PT”方式。也就是说，如果接线方式如图9所示，则在测量电容电流前必须将“参数设置”屏幕中的“PT方式”设置为“4PT”。在图10中，零序PT（即第4个PT）的二次零序绕组是由主绕组ox-oa绕组和副绕组oxo-oao串联组成，主绕组ox-oa的电压为（V），副绕组oxo-oao的电压为100/3V，则测量时PT变比为（其中为电力系统的线电压，如6kV、10kV或35kV）。这种接线方式下，对应于测试仪的“4PT1”连接方式。图11 4PT连接方式3第三种4PT接线方式如图11所示。这种接线方式比较少见意：在测量前还应将与PT二次绕组并联的其它PT二次绕组断开；退出系统中消弧线圈。3、测量注意事项对于4PT的接线方式，当被测的三相对地电容小于30微法时（10kV电容电流约为55A），测量结果是准确的。但当被测系统对地电容容量太大时，测量结果就会随电容的增大而偏差较多。如果想要进行准确测量，可采用以下几种方法：1）如果系统中变压器有中性点或者有接地变压器，也可采用下面介绍的变压器中性点异频信号注入法进行测量。2）将4PT连接方式转变为3PT连接方式，然后按前面所述的3PT方式进行测量。将4PT连接方式转变为3PT连接方式的方法如下：对于4PT连接方式1和方式2， 将第四个PT高压侧短接，并将被短接的开口三角侧打开，从打开两侧注入电流测量即可。这时4PT连接运行方式就完全变成了3PT连接运行方式。

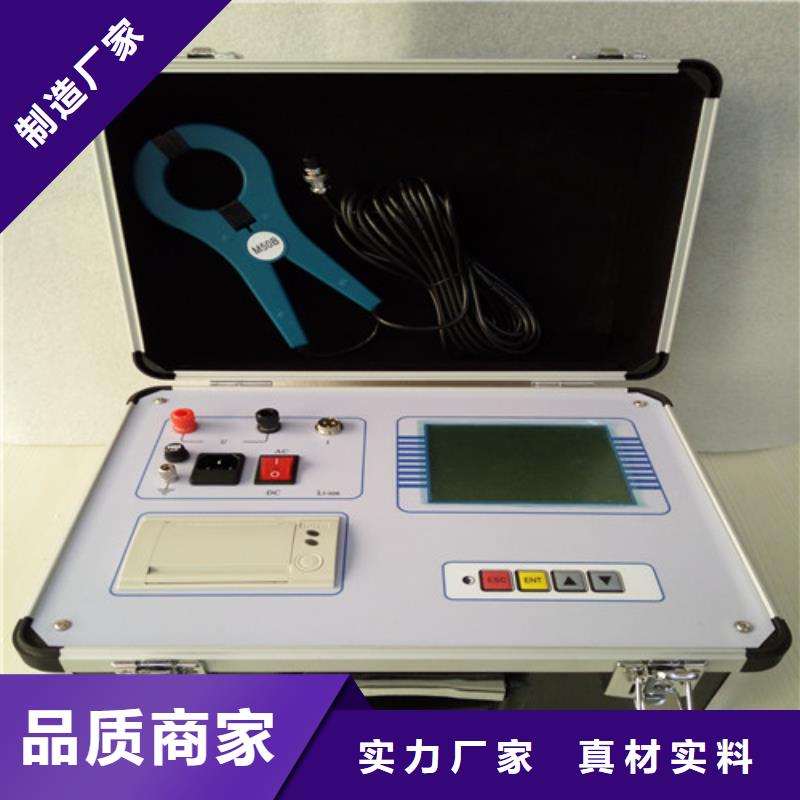

江苏无锡电容电流测试仪测试线红测试夹应夹在A相母线上，测试线黑测试夹应夹在B相母线上，电流钳夹在a相电容输入端（注意电流钳的方向，带P的一端与红测试线引入的方向一致，否则测出的相位角不正确）,测试线输入端分别与对应的接线柱相接，连接好后，按 确认 键进入如下显示界面：图8经过一段时间，显示测试结果如下图所示（此为测试三相△型电容ab相的结果）：图9按返回键返到电容选择界面，屏幕显示界面改变如下：图10 将测试线测试夹分别夹在B相和C相上，电流钳夹在b相电容输入端,按 确认 键进行测试，测试结果显示如下图：图11按返回键返到电容选择界面，屏幕显示界面改变如下：图12将测试线测试夹分别夹在C相和A相上，电流钳夹在c相电容输入端,按 确认 键进行测试，测试结果显示如下图：图13此时按F2键计算各单相电容量及总电容量，计算完成后结果显示如下图：图14存储数据请按F1键，打印数据请按打印键，按返回键返回电容测试界面，其他连接类型的三相电容测试方法与上类同。按返回键或复位键可回到主菜单。电感测试及电流测试与电容测试操作类同，不再重复介绍。如果需要设置时间可按← →及↑ ↓键，选中时间设置，按确认键进入设置界面如下：图15按← →改变光标前后位置，按↑ ↓键改变光标处当前值的大小，设置完成可按返回键或复位键返回主菜单。参数设置为出厂校准时设置，建议客户不得改变其设置数据，否则会造成测试数据的不准。如果需要重新更改，必须在本公司技术人员指导下进行，并且先要记录下更改前的设定值，以便设置失败时能够恢复初始值。

江苏无锡电容电流测试仪变压器中性点异频信号注入法6.1 测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似，具备补偿电容组中性点异频信号注入法的所有特点。注：变压器中性点异频信号注入法，需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“1PT”。6.2 测量原理变压器中性点异频信号注入法测量原理如见图3。图3变压器中性点异频信号注入法原理图图3中：PT：外接单相电磁式电压互感器Tr：变压器35kV侧绕组，或是10kV系统的接地变，O为变压器中性点Ca、Cb、Cc：系统三相对地电容AX、ax： PT的一、二次绕组，电压互感器变比为（UL电压互感器额定高压）6.3 测量步骤6.3.1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。6.3.2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。6.3.3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。6.3.4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。6.3.5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6.3.6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。6.3.7 测试人员位于绝缘垫上开始测试。
